配電箱更換

配電箱也稱作電箱、總配電箱或總開關箱，傳統配電箱內的各開關需要跳接電線，安裝與維修較為不易，近年來已逐漸汰換為較新的匯流排配電箱，本篇文章主要介紹匯流排配電箱內的中隔板、總電源開關、電力匯流排、無熔絲開關與漏電斷路器等零件的詳細資訊，請您繼續閱讀：

中隔板

中隔板也稱蓋板，覆蓋於配電箱零件上，僅露出無熔絲開關與漏電斷路器的開關，可避免配電箱內部零件暴露在外，降低水電師傅開啟配電箱時的觸電風險。

總電源開關

總電源開關是電力公司將用電輸送到家用配電箱後第一個經過的零件，一旦切斷總開關，與總開關相連的所有迴路都會無電可用。家用的總電源開關最高可供220V電壓的電器使用（以2P表示），如果您家中的用電需求較大、常常需要同時開啟多種高功率電器，可向電力公司申請提高用電量，待電力公司核准後，再請專業的水電師傅更換總電源開關。

電力匯流排

電力匯流排通常固定在配電箱底座的正中央，可將總電源的電流分給不同的迴路，匯流排可依安裝方式分為卡式與鎖式2種，只能搭配同類型的無熔絲開關與漏電斷路器，卡式匯流排可將無熔絲開關與漏電斷路器直接固定在底座，鎖式匯流排需要以螺絲將無熔絲開關與漏電斷路器的前端鎖在匯流排。

閘刀開關

閘刀開關是較為傳統的電源開關，可透過拉動把手連通或關閉電路，閘刀開關主要的缺點是縫隙過大，異物掉落縫隙內可能會導致電線短路走火；如果電流超過負荷時鍘刀開關也不會自動關閉電路，只能等到鉛製保險絲因為電流產生的高溫燒斷時才會停止供電。目前閘刀開關已被安全且耐用的新式無熔絲開關取代，僅有少數屋齡超過20年的建築仍在使用。

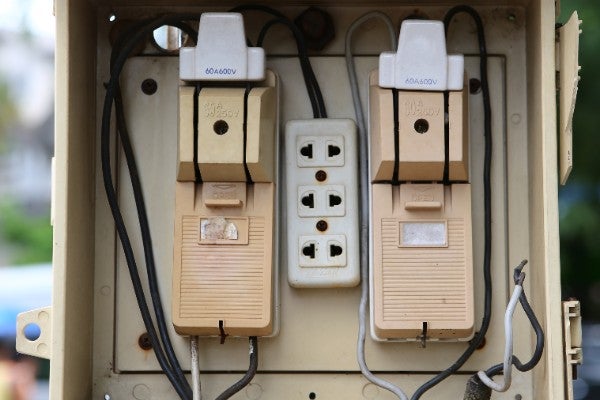

_{▲舊式閘刀開關。}

無熔絲開關（NFB、MCCB）

無熔絲開關英文為No Fuse Breaker或Molded Case Circuit Breaker，可簡稱為NFB、MCCB或Breaker，目前已取代傳統閘刀開關成為主流的配電箱開關，每顆無熔絲開關外殼標有可供電壓（P）與最高乘載電流的安培數（A），當單一迴路內的電流大於無熔絲開關的最高乘載電流就會跳電，避免迴路受損。居家配電箱內的無熔絲開關1P可供應110V電壓 ，2P可供220V電壓；工廠或部分營業場所有可供應380V電壓的3P無熔絲開關或可供220V的1P無熔絲開關。

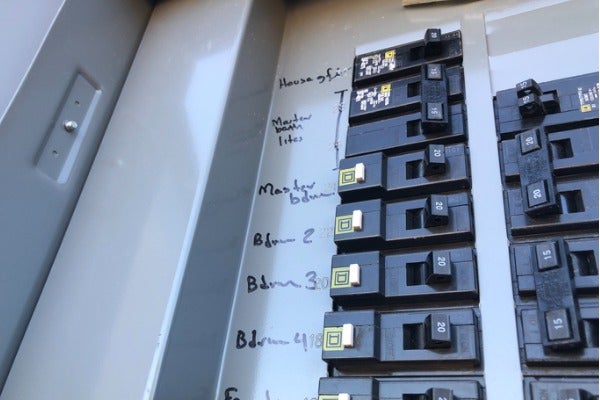

_{▲在無熔絲開關旁標記迴路用途。}

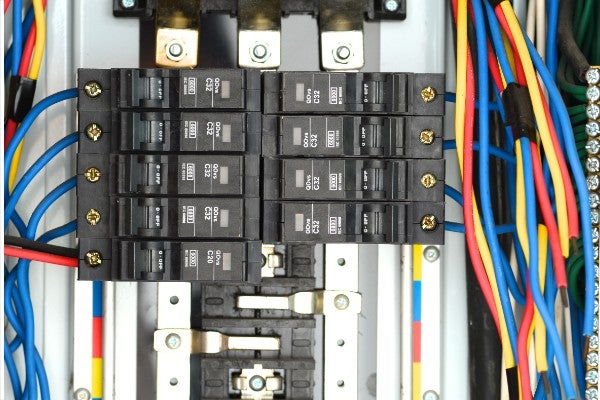

_{▲卡式電力匯流排。}

漏電斷路器（ELB、ELCB）

漏電斷路器分為ELB（Electricity Leakage Breaker）與ELCB兩種（Earth Leakage Circuit Breaker），ELB只有漏電保護功能，通常會再加裝過載保護斷路器；ELCB是較新式的產品，兼有漏電保護、電力過載保護與避免短路3種功能，漏電斷路器的外觀與無熔絲開關相似，但尺寸較大，上方裝有可模擬跳電的測試鈕（通常為黃色或藍色）。

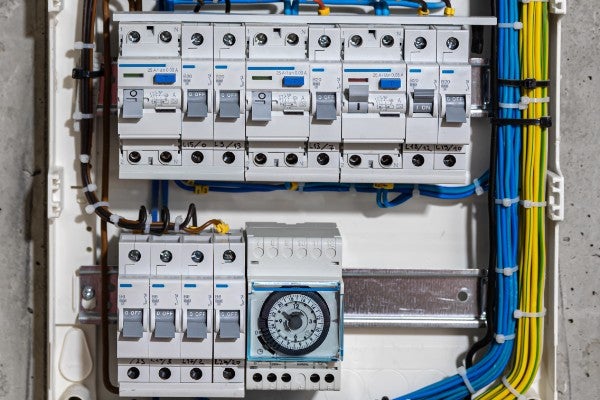

_{▲漏電斷路器與無熔絲開關。}

早期房屋建造的驗收流程較不嚴謹，有些水電師傅為了節省電線材料與施工成本，配線時會將兩組插座的中性線設為共用迴路，並分別接上不同相位（正110V或負110V）的火線，因為中性線本身不帶電，不論與正110V或負110V的火線相接都能產生110V電壓，如果不同相位的火線（正110V與負110V）共用中性線，兩條線的電流相位剛好相反，會互相抵銷，電器還是能運作，但同相位火線共用中性線所產生的電流會加倍，容易導致電路燒毀。不同火線加上中性線所產生的電壓是單火線接中性線的兩倍（正110V-負110V=220V ），在此種迴路裝設漏電斷路器，容易因為電壓過高，導致漏電斷路器無法正常運作。

_{註：不同相位火線可共用中性線，但最大電流仍不可超過中性線的負載。}

接地匯流排

接地匯流排是連接三孔110V插座與房屋接地銅棒的零件，一旦電器發生短路或漏電，接地線可將電流引導至埋於地面的接地銅棒，外漏的電流會流入地底，避免使用者觸電。

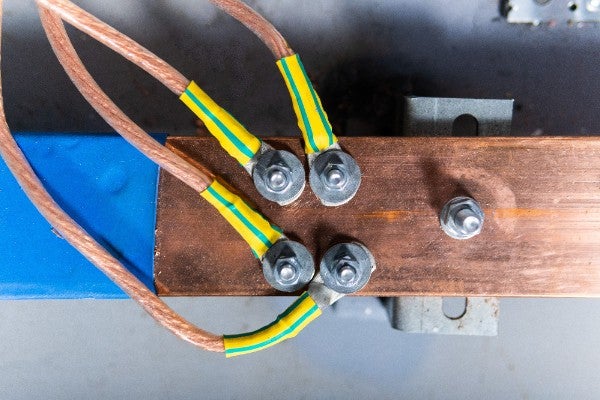

_{▲連接接地線的接地銅排。}

配電箱更換施工流程

接臨時用電

電力匯流排與無熔絲開關或漏電斷路器相接的位置稱為「一次側」，無熔絲開關與漏電斷路器與插座、燈具迴路相接的稱為「二次側」，關閉無熔絲開關或漏電斷路器，僅會讓二次側停止通電，一次側仍會保持通電，需要關閉總電源或是另接臨時用電線才能同時讓無熔絲開關與漏電斷路器的一次側與二次側斷電。更換配電箱過程中，水電師傅會將總電源改接成臨時用電迴路，既能避免施工時誤觸通電的零件，也無需擔心冰箱、冷氣或照明等設備無電可用。

標記共用迴路無熔絲開關與漏電斷路器

通常相鄰的110V插座或燈具會設置在同一迴路，拆除無熔絲開關與漏電斷路器前，水電師傅會以電工膠帶將共用迴路的電線捆在一起，以利後續重新接線。

更換電力匯流排並裝上無熔絲開關

拆除所有零件後，即可將帶有電力匯流排的新底盤安裝在配電箱內，再裝上新的無熔絲開關。

依序接上接地線、中性線與火線

進行接線作業時，水電師傅會先將不帶電的接地線（通常為綠色）連接到接地銅排，並將中性線連接匯流排，最後才以螺絲將火線鎖在無熔絲開關的二次側。

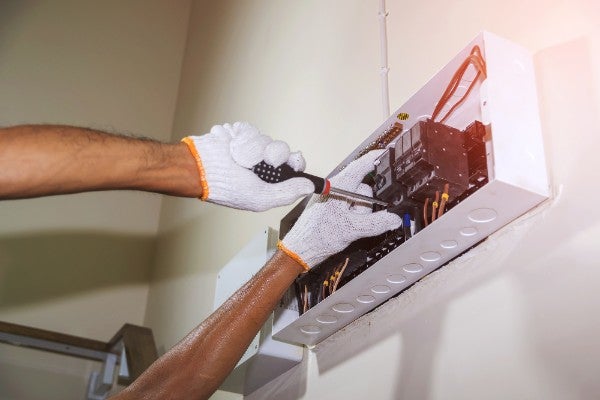

_{▲以螺絲起子將電線固定在無熔絲開關二次側。}

安裝漏電斷路器

漏電斷路器的尺寸通常比無熔絲開關略大，如果先裝上匯流排再接線較難鎖緊，水電師傅通常會在最後才將中性線連接漏電斷路器並安裝至匯流排。

活電作業並恢復供電

完成所有零件的安裝後，水電師傅會將更換配電箱前接的臨時用電拆下並接回總電源開關，此步驟連接的線路有電流通過，所以也稱作活電作業。更換配電箱的活電作業的施作危險性高，切勿自行在家施作。

配電箱更換常見問題

為什麼更換配電箱不適合DIY？

配電箱內裝有大量電力零件，操作不慎容易導致觸電或因插座迴路短路而導致爆炸。以螺絲固定無熔絲開關與電線時，如果沒有確實將螺絲鎖緊，一旦螺絲在供電時因熱脹冷縮鬆脫，會導致連接處的銅製端子被加熱到極高溫，造成火災事故。除了上述的風險，還可能發生其他緊急狀況，所以較不建議您在家自行施作，請兼具配電知識與實作經驗的水電師傅更換配電箱不僅能避免安裝不當導致意外，施作過程中如果發生緊急狀況，水電師傅也能及時做出最妥善的應對。

更換配電箱時能請水電師傅一併更換弱電箱嗎？

弱電箱與配電箱的外形相似，但功能與內部的線材完全不同，弱電箱是放置網路線、wifi機、電話線、電視線、機上盒、門禁系統或監視器線材的空間，這些設備電壓較弱，較容易受到電磁干擾，不會放在配電箱（強電箱）內，而是另外規劃置於較低的位置（約距離地面30~50公分）。如果您想更換弱電箱，可以到弱電工程頁面提出需求。

原有配電箱尺寸太小能換成較大的配電箱嗎？

早期家戶對於電力的使用需求較低，因此老屋配電箱的尺寸通常較小，現代家庭對於電力的需求大增，原有配電箱空間已不足以安裝更多無熔絲開關或漏電斷路器，建議您可以先向電力公司申請增加用電量，待電力公司核准後再請水電師傅一併更換配電箱體與總電源開關。
